이전 글에서는 rigid body의 linear velocity와 angular velocity에 대해 정리했고, rotation matrix를 이용해 skew-symmetric matrix를 만들고, 이를 이용해 angular velocity를 표현하는 방법을 소개했다.

Homogeneous transformation matrix에 대해서도 비슷한 방법으로 속도를 벡터로 표현할 수 있으며 그렇게 표현되는 벡터를 body twist, 또는 spatial velocity in the body frame 라고 한다. 이번 글에서는 이 body twist에 대해 정리한다.

---

- Background of Body Twist

우리는 \( dot(R) \)에 \(R^{-1}\)을 각각 앞과 뒤에 곱해줌으로써 angular velocity의 skew-symmetric matrix가 구해짐을 알고 있다. 비슷하게 homogeneous transformation matrix \( (T=\begin{bmatrix} R & r \\ 0 & 1 \end{bmatrix}) \)에 대해서도 \( \dot{T} \, \)에 \( T^{-1} \, \)을 곱하는 것을 고려해볼 수 있다.

$$ T^{-1}\dot{T} = \begin{bmatrix} R^{T} & -R^{T}r \\ 0 & 1 \end{bmatrix} \begin{bmatrix} \dot{R} & \dot{r} \\ 0 & 0 \end{bmatrix} = \begin{bmatrix} R^{T}\dot{R} & R^{T}\dot{r} \\ 0 & 0 \end{bmatrix} = \begin{bmatrix} \hat{\omega}_{b} & v_b \\ 0 & 0 \end{bmatrix} $$



여기서 body twist가 정의된다. (논문에 따라 \( \omega_b\)와 \(v_b\)의 순서를 다르게 정의하는 경우도 있다. 수학적으로 푸는 데에는 문제가 없으나, 이후에 정의되는 operator와 transformation 등에서 약간의 차이가 있을 수 있으니 감안해서 읽어주시길...)

$$ V_b = \begin{bmatrix} \omega_b\\ v_b \end{bmatrix} \in \mathbb{R}^{6}$$



\(R^{T}\dot{R} \in so(3) \)이듯이, \( T^{-1}\dot{T} \)의 집합은 \( se(3) \)로 정의되며, \( V_b \)와 \( T^{-1}\dot{T} \)도 hat과 vee operator로 mapping이 가능하다.

$$ (T^{-1}\dot{T})^{\vee} = V_b, \: \hat{V_b} = T^{-1}\dot{T} $$



반대로 \(T^{-1}\)이 뒤에 곱해지는 경우에 대해서 정리해보면 아래와 같다.

$$ \dot{T}T^{-1} = \begin{bmatrix} \dot{R} & \dot{r} \\ 0 & 0 \end{bmatrix} \begin{bmatrix} R^{T} & -R^{T}r \\ 0 & 1 \end{bmatrix} = \begin{bmatrix} \dot{R}R^T & \dot{r} - \dot{R}R^{T}r \\ 0 & 0 \end{bmatrix} = \begin{bmatrix} \hat{\omega}_{s} & v_s \\ 0 & 0 \end{bmatrix} $$



\( \omega_s \)는 angular velocity 벡터를 \( \{s\} \) 기준으로 회전한 것이다. 그런데 \( v_s \)를 보면, 그리 단순해 보이지 않는다. 이 \(v_s \)는 fixed-frame ( \( \{s\} \)를 의미함)에서의 body-frame의 linear velocity가 아니다. 교과서에서도 \( v_s \)의 옳은 값은 \( \dot{r} \)라고 설명한다.

$$ v_s = \dot{r} - \dot{R}R^{T}r = \dot{r} - \hat{\omega}_{s}r$$



여기서 hat operator는 외적을 나타내므로 \( v_s = \dot{r} - \hat{\omega}_{s}r = \dot{r} + \omega_{s} \times (-r) \)가 된다.

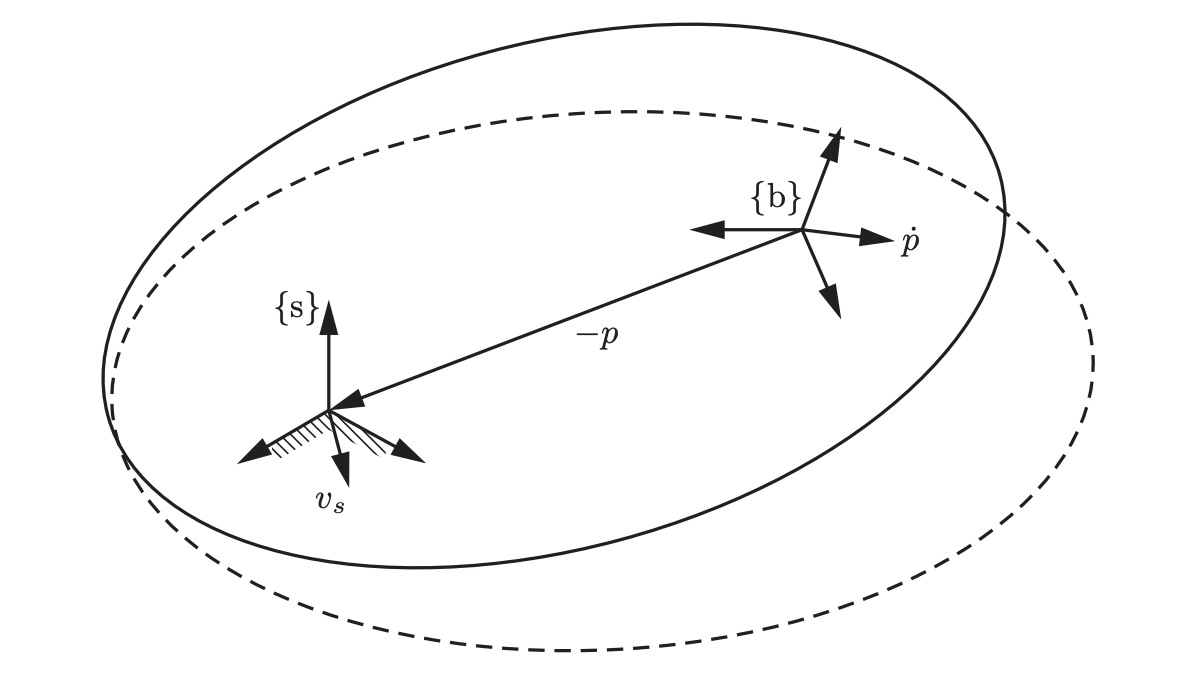

Fixed-frame \( \{s\} \)의 원점이 움직인다는 것이 와닿지 않을 수 있지만,, 아래 그림의 initial configuration에서 \( \{s\} \)의 원점과 일치하는 가상의 점이라고 생각을 하면 이해가 될듯 하다.

Physical interpretation of \( v_s \). The initial (solid line) and displaced (dashed line) configurations of a rigid body (Modern Robotics, 2019)



교과서에서는 body twist와 유사하게 \( V_s = \begin{bmatrix} \hat{\omega}_{s} \\ v_s \end{bmatrix} \)를 spatial velocity in the space frame, 또는 spatial twist라고 정의한다.



정의한 body twist와 spatial twist를 이용하여 아래와 같은 관계를 도출할 수 있다.

$$ \hat{V}_b = T^{-1}\dot{T} = T^{-1}\hat{V}_{s}T $$

반대로 \( \hat{V}_s = T\hat{V}_{b}T^{-1} \)로 쓸 수도 있고, transformation에 \(\begin{bmatrix} R & r \\ 0 & 1 \end{bmatrix} \)를 넣고 이전 글에서 증명하고 지지고 볶고 했던 hat operator 성질을 사용해서 곱셈을 계산하면 spatial twist를 아래와 같이 쓸 수 있다.

$$ \hat{V}_s = \begin{bmatrix} R\hat{\omega}_{b}R^{T} & -R\hat{\omega}_{b}R^{T}r + Rv_{b} \\ 0 & 0 \end{bmatrix}$$

여기에 vee operator를 쓰면 다음과 같은 식을 쓸 수 있다.

$$ \begin{bmatrix} \omega_{s} \\ v_s \end{bmatrix} = \begin{bmatrix} R & 0 \\ \hat{r}R & R \end{bmatrix} \begin{bmatrix} \omega_{b} \\ v_b \end{bmatrix} $$

- Adjoint Representation

여기서 body twist에 곱해지는 저 \( 6 \times 6 \) matrix를 새롭게 정의하게 된다. 이를 adjoint representation (또는 adjoint transformation)이라고 하며, 앞서 언급했던 것처럼 body twist를 정의할 때 linear / angular velocity의 순서가 달라지면 adjoint transformation도 정의가 달라지게 되므로 유의하자. (\( T=\begin{bmatrix} R \\r \end{bmatrix} \in SE(3) \)는 변함 없다. )

$$ Ad_{T} = \begin{bmatrix} R & 0 \\ \hat{r}R & R \end{bmatrix} \in \mathbb{R}^{6 \times 6} $$



자료에 따라서 adjoint mapping을 다양하게 표기한다.

$$ V^{'} = [Ad_T] V \quad or \quad V^{'} = Ad_T(V)$$

좌표계가 여러 개일 때에는 그 좌표계를 활용하기도 한다.

$$ Ad_{T^{A}_{B}} = Ad^{A}_{B}$$



\(SO(3)\), \( SE(3) \)와 유사하게, adjoint transformation도 몇 가지 특징을 갖는다. (\( T_1, T_2, T^{A}_{B}, T^{B}_{C} \in SE(3), \; V = \begin{bmatrix} \omega \\ v \end{bmatrix} \))

• \( Ad^{A}_{B}Ad^{B}_{C} = Ad^{A}_{C} \quad or \quad Ad_{T_1}(Ad_{T_2}(V)) = Ad_{T_{1}T_{2}}(V)\)
• \( (Ad^{A}_{B})^{-1} = Ad^{B}_{A} \quad or \quad [Ad_T]^{-1} = [Ad_{T^{-1}}] \)

- Examples Using Body Twists & Adjoint Transformation

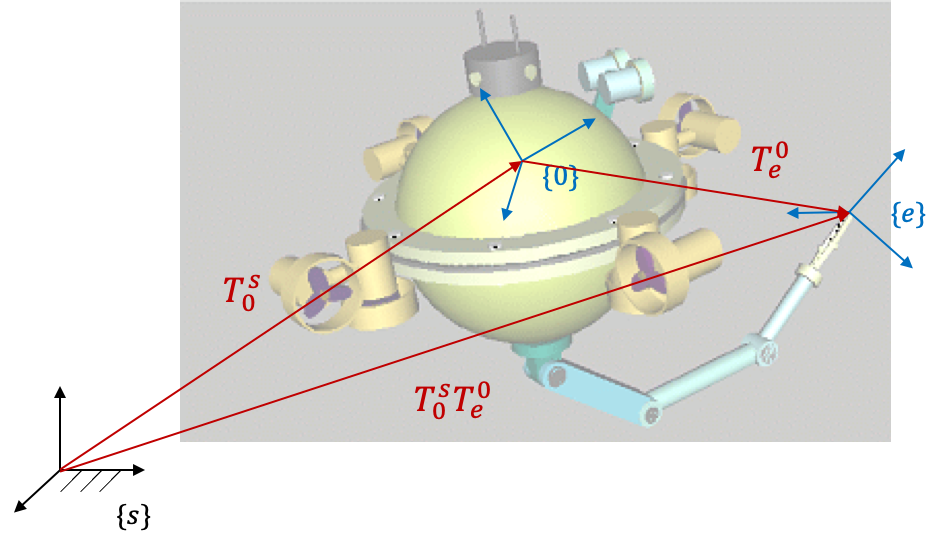

아래 그림과 같은 수중 로봇이 있다고 가정해보자.

End-effector의 제어를 위해 fixed frame에 대한 end-effector의 속도를 알아야 하는 상황이다. 이를 위해 \( T^{-1}\dot{T} \, \)를 풀어보자.

$$ \hat{V}_e = (T^{s}_{e})^{-1} \frac{d}{dt}T^{s}_{e} = (T^{s}_{0}T^{0}_{e})^{-1}\frac{d}{dt}(T^{s}_{0}T^{0}_{e}) $$

여기서 \( (T^{s}_{0}T^{0}_{e})^{-1}\dfrac{d}{dt}(T^{s}_{0}T^{0}_{e}) = (T^{0}_{e})^{-1}(T^{s}_{0})^{-1}\left( \dot{T}^{s}_{0}T^{0}_{e} + T^{s}_{0}\dot{T}^{0}_{e} \right) = (T^{0}_{e})^{-1}\left( (T^{s}_{0})^{-1}\dot{T}^{s}_{0}\right)T^{0}_{e} + (T^{0}_{e})^{-1}\dot{T}^{0}_{e} \)로 정리할 수 있다. 그러면 우리가 잘 아는 twist와 homogeneous transformation matrix가 보인다.

$$ (T^{0}_{e})^{-1}\hat{V}_{0}T^{0}_{e} + \hat{V}_{e/0} = \begin{bmatrix} (R^{0}_{e})^T & -(R^{0}_{e})^{T}r^{0}_{e} \\ 0 & 1 \end{bmatrix} \begin{bmatrix} \hat{\omega}^{s}_{0} & v^{s}_{0} \\ 0 & 0 \end{bmatrix} \begin{bmatrix} R^{0}_{e} & r^{0}_{e} \\ 0 & 1 \end{bmatrix} + \hat{V}_{e/0} = \begin{bmatrix} (R^{0}_{e})^{T}\hat{\omega}^{s}_{0}R^{0}_{e} & (R^{0}_{e})^{T}\hat{\omega}^{s}_{0}r^{0}_{e} + (R^{0}_{e})^{T}v^{s}_{0} \\ 0 & 0 \end{bmatrix} +  \hat{V}_{e/0}$$



앞서 hat operator의 성질을 사용해서 지지고 볶는다고 설명했던 그 부분을 적용하면,

\( \hat{a}b = a \times b \,\)에 의해 \( \hat{\omega}^{s}_{0}r^{0}_{e} = {\omega}^{s}_{0} \times r^{0}_{e} = - r^{0}_{e} \times {\omega}^{s}_{0} = - \hat{r}^{0}_{e} {\omega}^{s}_{0} \, \)이고, \( \widehat{Ra} = R\hat{a}R^T \)에 의해 \( (R^{0}_{e})^{T}\hat{\omega}^{s}_{0}R^{0}_{e} = \left( {(R^{0}_{e})^{T}\omega^{s}_{0}} \right)^{\wedge} \) 가 된다.



이를 종합하면,

$$ \hat{V}_e  = \begin{bmatrix}  \left( {(R^{0}_{e})^{T}\omega^{s}_{0}} \right)^{\wedge} & -(R^{0}_{e})^{T}\hat{r}^{0}_{e} {\omega}^{s}_{0 + (R^{0}_{e})^{T}v^{s}_{0}} \\ 0 & 0 \end{bmatrix} + \hat{V}_{e/0}$$



여기에 vee operator (\( \wedge \))를 적용하면,

$$ V_{e} \,(=V^{s}_{e})= \begin{bmatrix} -(R^{0}_{e})^{T}\hat{r}^{0}_{e}\omega^{s}_{0} + (R^{0}_{e})^Tv^{s}_{0} \\ (R^{0}_{e})^{T}\omega^{s}_{0} \end{bmatrix} + V_{e/0} =\begin{bmatrix} (R^{0}_{e})^T & 0 \\ -(R^{0}_{e})^T\hat{r}^{0}_{e} & (R^{0}_{e})^T \end{bmatrix} \begin{bmatrix} \omega^{s}_{0} \\ v^{s}_{0} \end{bmatrix} + V_{e/0}$$



\(.\begin{bmatrix} (R^{0}_{e})^T & 0 \\ -(R^{0}_{e})^T\hat{r}^{0}_{e} & (R^{0}_{e})^T \end{bmatrix} \)는 \( (Ad^{0}_{e})^{-1} = Ad^{e}_{0} \)이고, \( \begin{bmatrix} \omega^{s}_{0} \\ v^{s}_{0} \end{bmatrix} \)는 \( V_{0/s} \), 즉 로봇 body의twist이다.



body 좌표계에서 측정한 body의 velocity는 IMU와 같은 센서를 이용해서 측정이 가능하고, body frame에 대한 end-effector의 velocity는 forward kinematics를 이용하여 계산이 가능하다. 이로 인해 floating body 로봇에 대해, reference frame에서의 end-effector의 속도를 계산할 수 있다.

---

고백하자면 body twist 내용을 실제 로봇에 적용해본 적은 없다.. 그래서 그런가 이 글을 쓰기 위해 이전에 학습했던 내용들을 더 열심히 들여다본 것 같다. 이번에 내용을 정리하면서 로봇 시스템에 무언가 해보고 싶다는 생각이 조금 생기는 것 같기도 하다.

무엇이 부족해서 이런 생각들을 실천하지 못했던 것인가 하는 생각도 든다 ㅋㅋ
